Perforace

Perforace

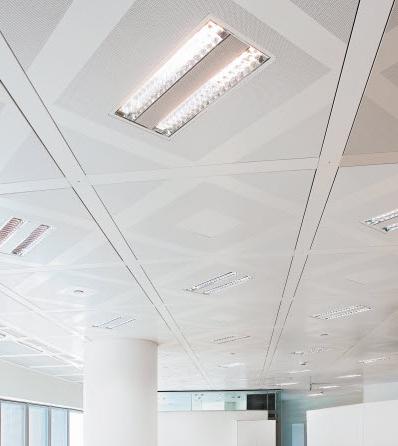

Perforované podhledové desky musejí splňovat funkční a vizuální požadavky. Dále může perforace ve spojení s různými vložkami na vrchní straně podhledu přímo ovlivňovat absorpci a odrazivost zvuku. Perforace ale také přispívá k celkovému optickému dojmu, jaký podhled vytváří.

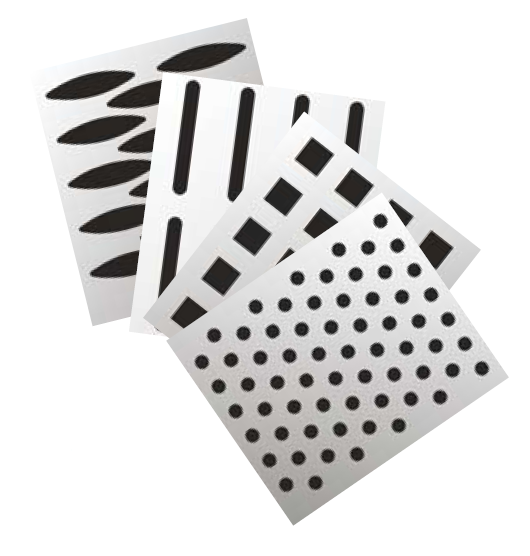

Lindner nabízí široké spektrum standardních perforací s různými tvary, jako jsou kruhové, čtvercové, obdélníkové nebo například lehčený vzhled připomínající tahokov. Velikost otvorů se pohybuje v rozmezí 0,7 mm až 12 mm a k dispozici je také velké množství speciálních perforací.

Při stanovování volné průřezové plochy se započítávají plochy otvorů, neperforované části, jako například okraje desek se nechávají bez povšimnutí. Poloha a tolerance otvorů odpovídá zadání dle EN 13964. Uvedené průměry otvorů platí pro pozinkované kovové podhledové desky bez následné povrchové úpravy. Finální průměr otvoru se může lišit v závislosti na konečné povrchové úpravě.


SPREADline:

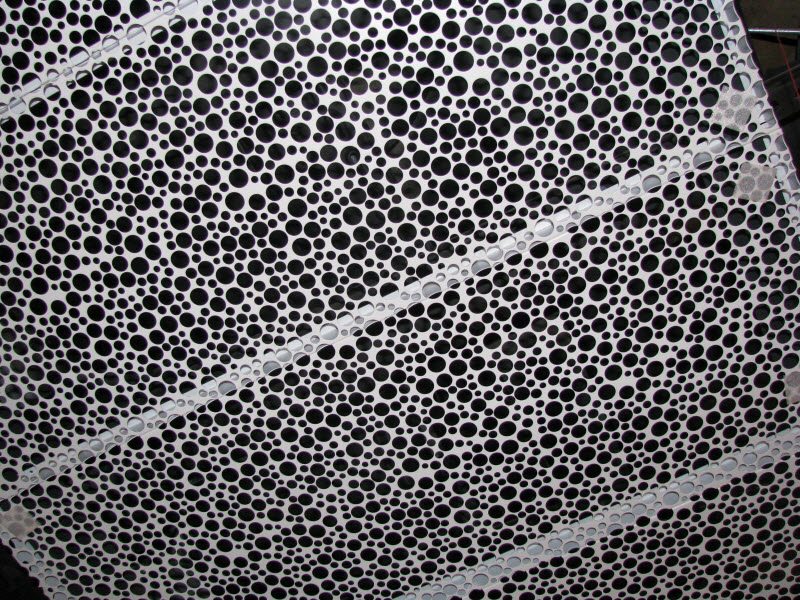

SPREADline Tato perforace patří mezi speciální perforace kruhovými otvory. Každý kruhový otvor má jinou velikost a jejich rozmístění, přestože přesně vypočítané a navržené, vytváří oku lahodící chaotický vzhledem. Můžete libovolně kombinovat různé barvy akustické vložky a kovového panelu, výsledný vzhled bude zaručeně zcela výjimečný.


Značení perforací:

    Značení perforací
  • Rd - Kruhové otvory v diagonálně odsazených řadách (45°)
  • Rg - Kruhové otvory v přímých řadách
  • Rs - Kruhové otvory speciální
  • Rv - Kruhové otvory v odsazených řadách (60°)
  • Qg - Čtvercové otvory v přímých řadách
  • Qd - Čtvercové otvory v diagonálně odsazených řadách
  • Lg - Podélné otvory v přímých řadách
  • Lge - Podélné otvory s ostrými hranami v přímých řadách
  • St - Perforace otvory a tahokov


Příklady popis značení perforací:

  • Rd 1,8 – 10
    Perforace kruhovými otvory v diagonálně odsazených řadách (45°), poloměr otvoru 1,8 mm, volná průřezová plocha 10%

  • Qg 8,0 – 11
    Perforace čtvercovými otvory v přímých řadách, rozměr otvoru 8 x 8 mm, volná průřezová plocha 11%

  • Lg 8 x 50
    Perforace podélnými otvory v přímých řadách, šířka otvoru 8 mm, výška otvoru vč. kruhového zakončení 50 mm

  • Lge 21 x 4
    Perforace podélnými otvory s ostrými hranami v přímých řadách, šířka otvoru 21 mm, výška otvoru 4 mm

  • St 5 x 20 - 57
    Perforace otvory a lá tahokov, šířka otvoru 5 mm, výška otvoru 20 mm, volná průřezová plocha 57%

V případě bližšího zájmu nás neváhejte kontaktovat. Kompletní katalog perforací Vám rádi zašleme ve formátu pdf (eng, de) nebo v tištěné formě poštou (eng).
